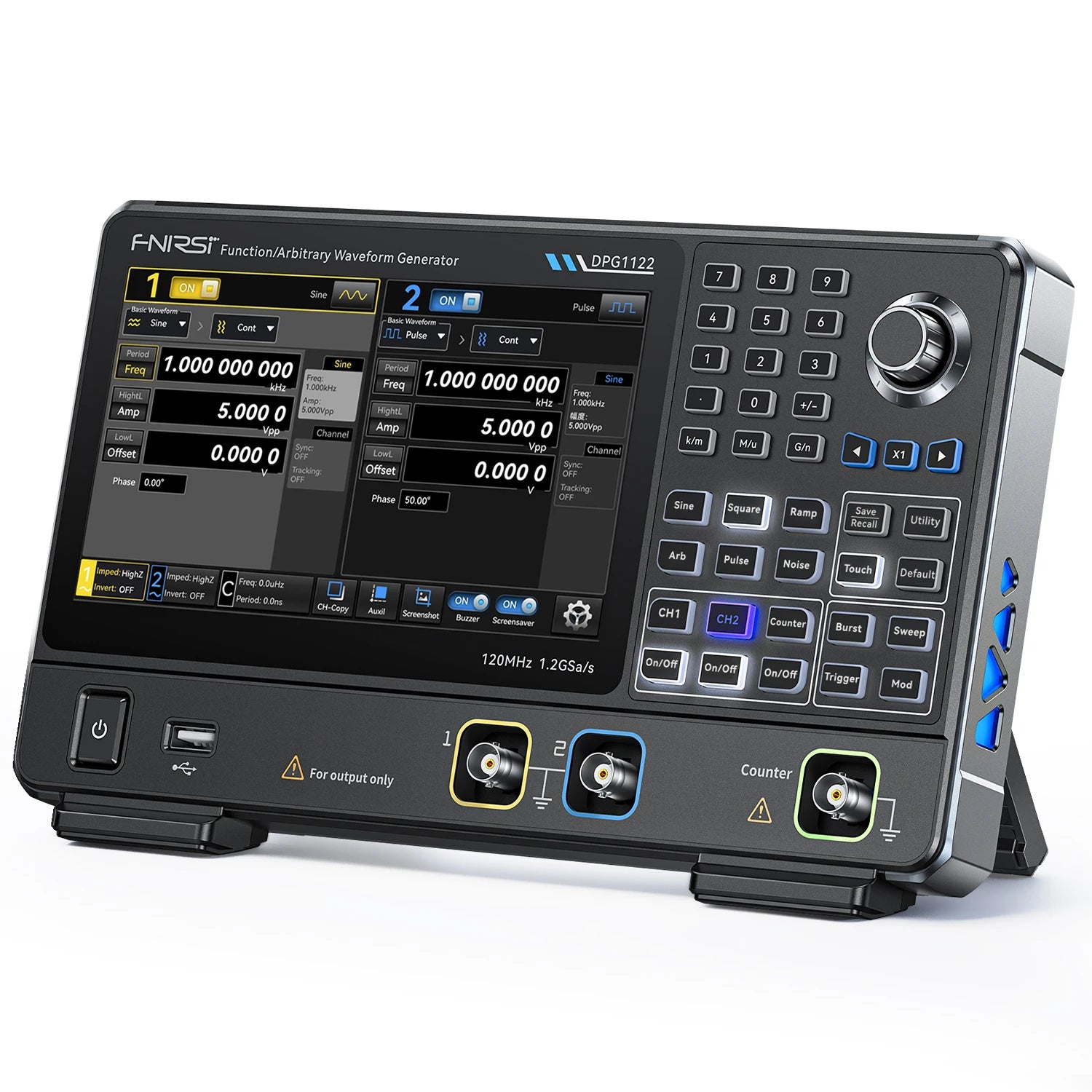

FNIRSI DPG-1122 — Generador de funciones

Descripción del producto

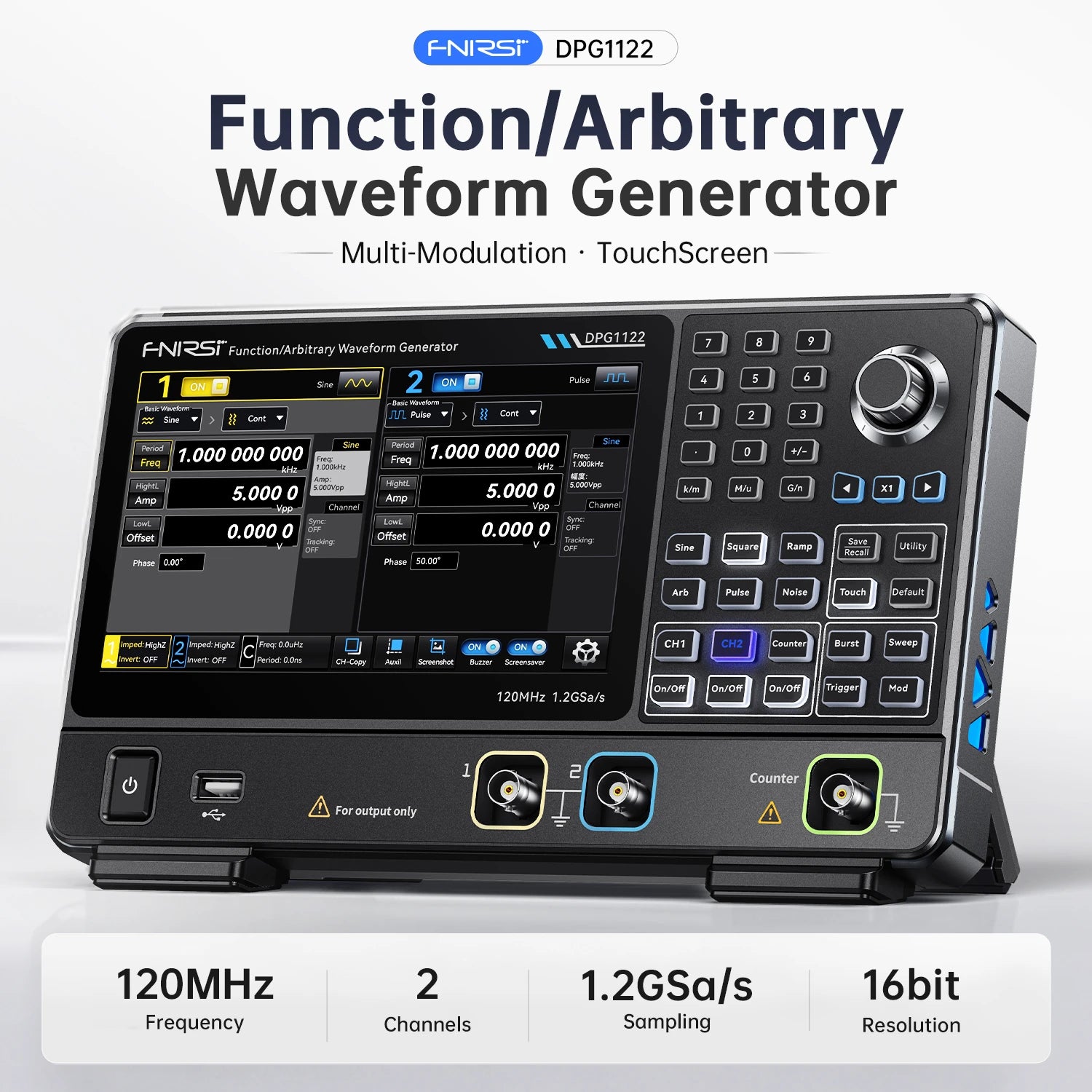

Los dos canales independientes llegan hasta 120MHz, con un muestreo de 1,2GSa/s y 16 bits de resolución vertical que aseguran una reproducción de forma de onda precisa y una salida estable incluso en aplicaciones de medición exigentes. La pantalla táctil de 7 pulgadas permite configurar parámetros y monitorear la señal en tiempo real, y además de las 214 formas de onda integradas se pueden cargar formas de onda propias por USB. Pensado para desarrollo electrónico, debug de circuitos, prácticas de laboratorio y uso educativo.

Características principales

• Marca: FNIRSI.
• Modelo: DPG-1122.
• Categoría: Análisis de señal / Generador de funciones.

Todas las características

• 120MHz en dos canales independientes: Entrega hasta 120MHz de frecuencia de salida en dos canales independientes, con generación de señal precisa para desarrollo electrónico, debug de circuitos, experimentos de laboratorio y educación técnica.
• Tecnología DDS de alta velocidad con muestreo de 1.2GSa/s: Con una tasa de muestreo de 1.2GSa/s y resolución vertical de 16 bits, el DPG1122 reproduce las formas de onda con precisión y mantiene una salida de señal estable en aplicaciones de medición exigentes.
• Pantalla táctil de 7 pulgadas: Cuenta con una pantalla color de 800×480 con control táctil capacitivo, para configurar formas de onda, ajustar parámetros y monitorear el estado de la señal en tiempo real de forma intuitiva.
• 214 formas de onda arbitrarias integradas: Ofrece 214 formas de onda arbitrarias predefinidas y permite cargar formas de onda personalizadas por USB, ideal para simular señales en distintas aplicaciones.
• Múltiples formas de onda estándar: Genera señal senoidal, cuadrada, triangular, de pulso, ruido y forma de onda arbitraria, cubriendo los requerimientos más comunes de generación de señales en testing y desarrollo electrónico.
• Funciones de modulación completas: Soporta modulación AM, DSB-AM, FM, PM, ASK, FSK, PSK y PWM con fuente interna, externa o entre canales, ideal para experimentos de comunicaciones y simulación de señales.

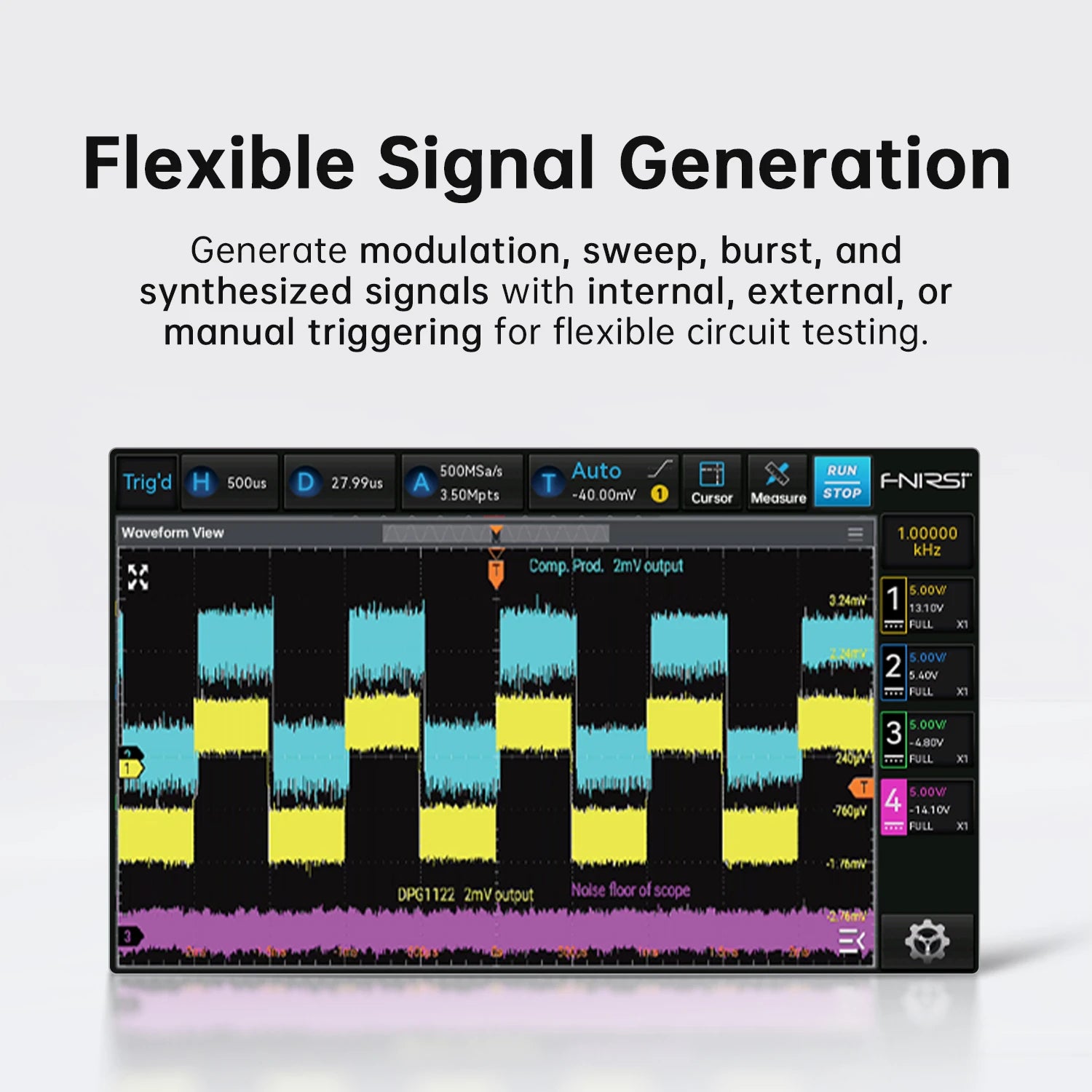

• Barrido y ráfaga de señal avanzados: Incluye barrido lineal/logarítmico y funciones de ráfaga por N-ciclos o con compuerta, con múltiples fuentes de disparo, útil para análisis de respuesta en frecuencia, análisis de circuitos y evaluación de señales dinámicas.
• Frecuencímetro integrado de 200MHz: El frecuencímetro incorporado mide hasta 200MHz, con funciones de frecuencia, período, ciclo de trabajo y ancho de pulso positivo y negativo.
• Amplia conectividad y sincronización externa: Incluye USB Host, USB Device, LAN, entrada/salida de reloj de 10MHz y entrada/salida auxiliar, para transferir formas de onda, controlar desde PC, sincronizar, disparar y modular externamente.
• Generación de armónicos de hasta 16 niveles: Genera armónicos de orden 2 a 16, incluyendo armónicos impares, pares y combinados, ampliando las posibilidades de análisis y generación de señales.
• Diseño de escritorio portátil alimentado por USB-C: Se alimenta por USB PD 15V/3A y tiene un cuerpo compacto de 269×164.5×58.4mm, combinando funcionalidad de escritorio con portabilidad e instalación flexible.
• Almacenamiento flexible y actualización de firmware: El puerto USB Host admite pendrives formateados en FAT para guardar formas de onda, archivos de estado, capturas de pantalla y actualizar el firmware.
• Pensado para uso profesional: Ideal para ingeniería electrónica, debug de circuitos, desarrollo de productos, docencia de laboratorio, testing de sistemas embebidos y simulación de señales.

Qué incluye la caja

• Generador FNIRSI DPG1122
• Fuente de alimentación
• Cable USB-C
• Cable de tierra
• Cables coaxiles BNC-BNC x2
• Cable de alimentación
