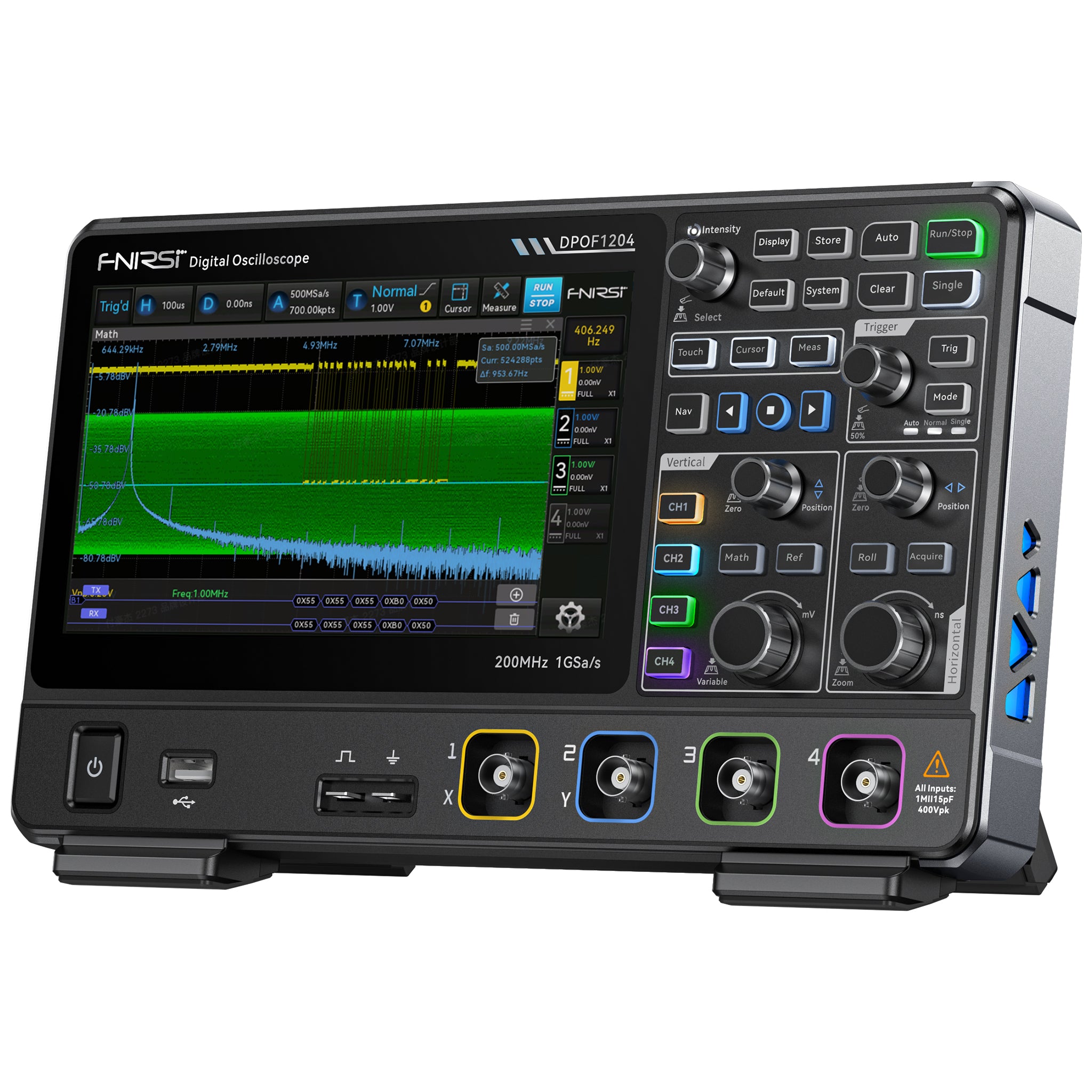

FNIRSI DPOF1204 — Osciloscopio de banco

Descripción del producto

Con bajo nivel de ruido, alta tasa de captura de formas de onda y triggers avanzados, está pensado para detectar anomalías poco frecuentes y analizar señales complejas con confianza. La memoria de hasta 14 Mpts permite reconstruir señales largas sin perder detalle, y además de osciloscopio integra análisis FFT, medición de frecuencia y decodificación de protocolos seriales — funciona como una estación de medición completa para debug, validación y testeo de producción.

Características principales

• Marca: FNIRSI.
• Modelo: DPOF1204.
• Categoría: Dispositivos multifunción / Osciloscopio de banco.

Todas las características

• 4 canales analógicos de ultra precisión: El DPOF1204 tiene cuatro canales analógicos independientes que garantizan una adquisición de señal de alta precisión y un análisis multicanal exacto para aplicaciones de medición complejas y exigentes.
• Captura de señal de alto desempeño: Ofrece un ancho de banda de 200MHz y una tasa de muestreo en tiempo real de hasta 1GSa/s, asegurando una reconstrucción de forma de onda precisa y resultados confiables.
• Tasa de captura de forma de onda ultra rápida: Con una tasa de captura de hasta 450,000 formas de onda por segundo, permite detectar rápidamente eventos transitorios y anomalías de señal poco frecuentes.
• Profundidad de memoria amplia: El osciloscopio ofrece hasta 14 Mpts de profundidad de memoria, permitiendo registrar señales de larga duración sin perder resolución al hacer zoom y analizar la forma de onda.
• Bajo ruido y alta sensibilidad: Su diseño de ultra bajo ruido, con un piso de ruido de 70 a 90 μVrms y sensibilidad de 500 μV/div, garantiza mediciones precisas de señales de bajo nivel y mayor claridad de señal.
• Sistema de disparo avanzado: Incluye más de 13 modos de disparo por hardware además de disparo por bus serie, permitiendo capturar con precisión condiciones de señal complejas y eventos específicos de protocolo.
• Análisis de espectro FFT integrado: La función FFT incorporada procesa hasta 1M de puntos con detección de picos y marcadores, permitiendo un análisis en el dominio de la frecuencia junto con las mediciones en el dominio del tiempo.
• Funciones de medición completas: Ofrece 38 parámetros de medición automática de tensión, tiempo y retardo, con soporte para análisis estadístico, operaciones matemáticas y mediciones históricas.
• Decodificación de bus serie: El osciloscopio decodifica I2C, SPI, UART, CAN y LIN, simplificando el debug de sistemas embebidos y el análisis de comunicaciones.
• Modo historial y secuencia: Admite hasta 90,000 registros segmentados con tiempo muerto mínimo, permitiendo capturar, reproducir y localizar rápido eventos anómalos.
• Herramientas de análisis inteligente: Incluye funciones de búsqueda y navegación de eventos, para ubicar rápidamente eventos de la forma de onda según criterios definidos.
• Testing Pass/Fail: Admite testing Pass/Fail de alta velocidad con tolerancias definidas por el usuario, ideal para testing automatizado y líneas de producción.
• Operación intuitiva: La interfaz cuenta con pantalla táctil de 7 pulgadas y 18 accesos directos de un toque, mejorando la eficiencia y simplificando el flujo de trabajo.
• Conectividad flexible y control remoto: Múltiples interfaces como USB, LAN y trigger I/O, junto con comandos SCPI y soporte WebControl, permiten la operación remota y la integración con otros sistemas.
• Arquitectura de hardware avanzada: Construido sobre una arquitectura integrada de SoC y FPGA, el osciloscopio garantiza procesamiento de alta velocidad, integridad de señal y un desempeño estable en entornos exigentes.

Especificaciones técnicas

Qué incluye la caja

• Base DPOF1204
• Puntas pasivas x4
• Cable de tierra
• Fuente de alimentación (enchufe US o EU)
• Cable USB-A a USB-B
• Guía del usuario
