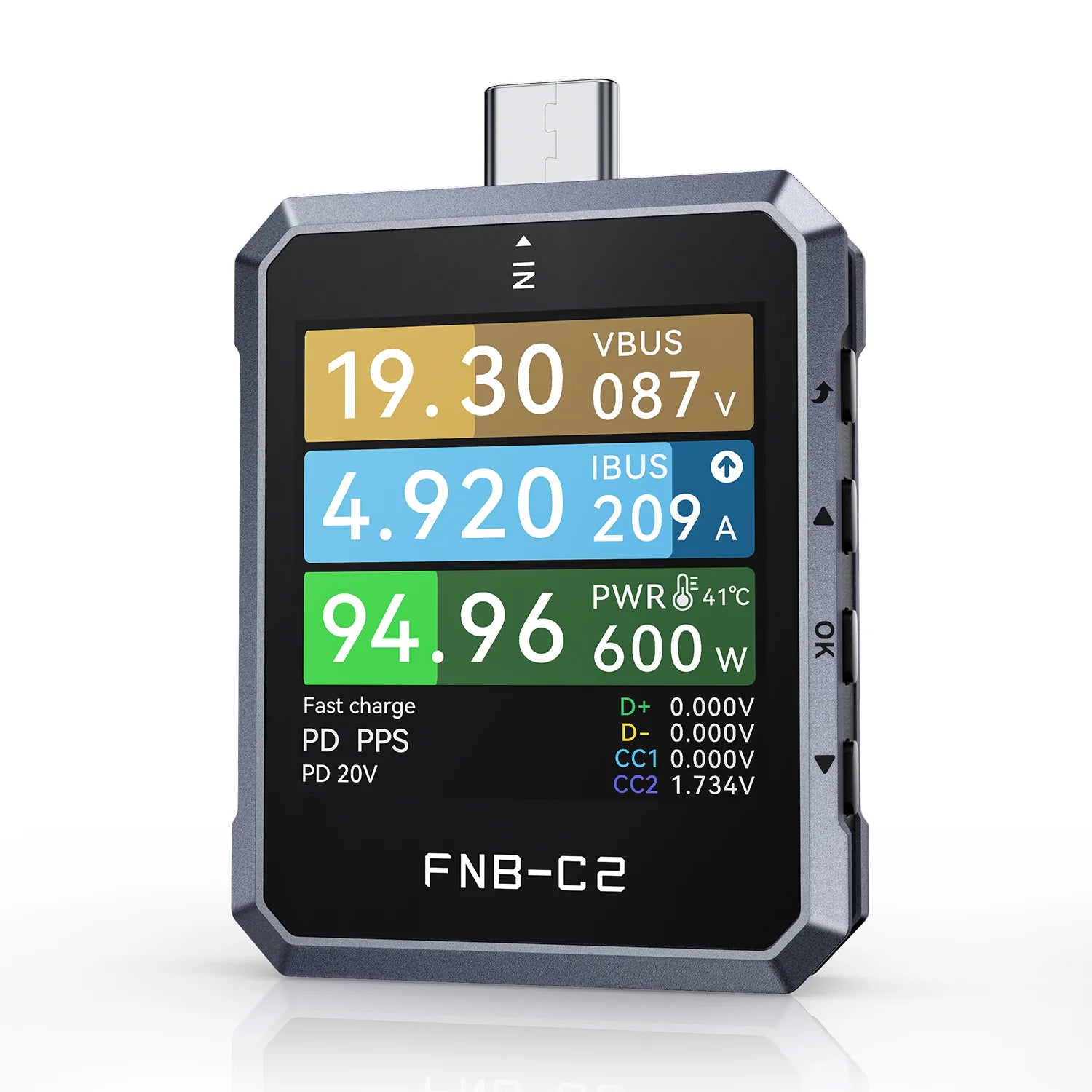

FNIRSI FNB-C2 — Tester USB

Descripción del producto

El chip ADC externo de 20 bits da una resolución de 0,000001V/A/W, con precisión de laboratorio para medir tensión de 4 a 50V, corriente de 0 a 6,5A y potencia de hasta 240W — compatible con cargadores de 100W, 140W y 240W. Soporta el protocolo PD3.1 EPR completo, y detecta automáticamente protocolos de carga rápida como UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC y VIVO VFCP.

Características principales

• Marca: FNIRSI.
• Modelo: FNB-C2.
• Categoría: Análisis de señal / Tester USB.

Todas las características

• ADC de alta precisión de 20 bits: Incorpora un chip ADC externo de 20 bits, con visualización de 7 dígitos para tensión, corriente y potencia, con resolución de 0.000001V/A/W y precisión de nivel de laboratorio.

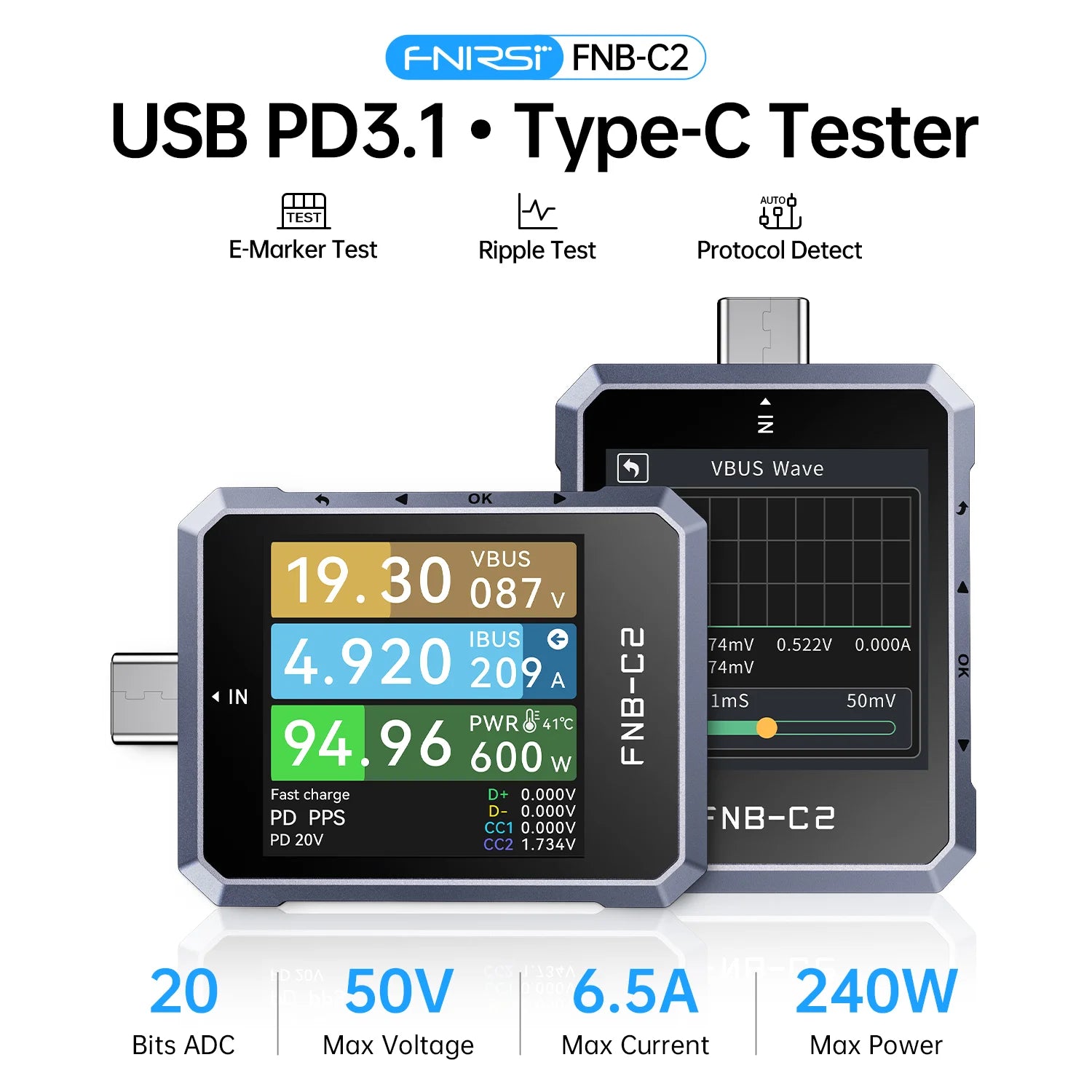

• Amplio rango de métricas de medición: Permite monitorear tensión de 4 a 50V, corriente de 0 a 6.5A y potencia de 0 a 240W, compatible con escenarios de carga rápida de 100W/140W/240W.
• Compatible con PD3.1 y múltiples protocolos: Soporta totalmente el protocolo PD3.1 EPR mediante un chip físico externo dedicado a la comunicación PD, logrando una interacción estable y segura con los protocolos de carga rápida.
• Detección completa de protocolos de carga rápida: Detecta y activa automáticamente los principales protocolos: UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC y VIVO VFCP.
• Identificación de chip E-Marker en cables USB-C: Lee información detallada de cables 3A/5A/50V/EPR/TBT3/TBT4, como tipo, potencia, largo, velocidad de transmisión y versión.
• Testing de rizado y forma de onda en dos modos: Permite graficar formas de onda a baja velocidad (2sps a 1Ksps) de tensión/corriente/D+/D- y testing de rizado de alta velocidad (20Ksps a 2Msps) en tensión acoplada por AC.

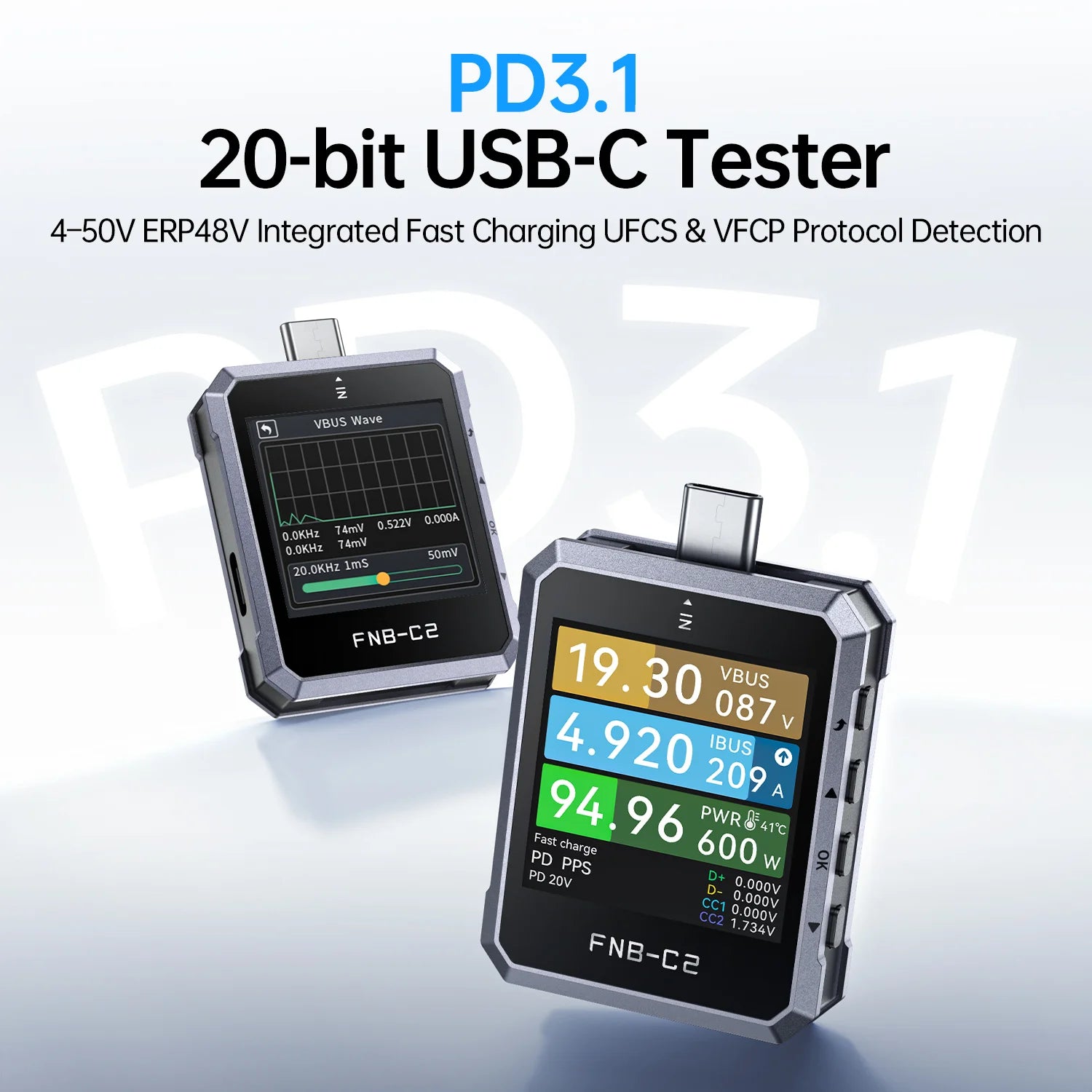

• Monitoreo en tiempo real de la forma de onda de VBUS: Muestra la forma de onda de tensión del bus USB con frecuencia ajustable de 20.0KHz a 2.0MHz, para evaluar la estabilidad de la alimentación de forma intuitiva.
• Monitoreo y captura de paquetes del protocolo PD: Captura en tiempo real la negociación del protocolo PD entre el cargador y el dispositivo alimentado, para diagnosticar problemas de compatibilidad de carga.
• Conversión de protocolo QC a PD: Permite la adaptación entre dispositivos que solo admiten QC y cargadores basados en PD, mejorando la compatibilidad de carga rápida entre distintos protocolos.
• Estadísticas de energía y capacidad en múltiples grupos: Ofrece 10 conjuntos intercambiables para estadísticas de capacidad, energía y tiempo, con cálculo automático de la capacidad de la batería y la eficiencia de conversión.
• Registro de curvas de larga duración: Permite grabar hasta 9 horas continuas de curvas de tensión y corriente, con intervalo de guardado configurable de 1 a 120 segundos y reglas de inicio/fin ajustables.
• Interfaz USB-C bidireccional: Incorpora puertos USB-C estándar de 24 pines macho y hembra con características USB 4 Gen3, admitiendo corriente bidireccional e inserción reversible.
• Monitoreo de temperatura en tiempo real: Con resolución de 1°C, monitorea la temperatura de trabajo del equipo en tiempo real para prevenir riesgos por altas temperaturas durante operación de alta potencia.
• Pantalla HD con rotación por sensor de gravedad: Cuenta con una pantalla TFT-LCD de 1.54 pulgadas y 240×240 píxeles, con sensor de gravedad integrado que rota automáticamente la interfaz en 4 orientaciones.
• Conexión a PC y actualización sin drivers: El puerto HID para PC es compatible con Windows/Mac sin necesidad de drivers, permitiendo expandir funciones y actualizar el firmware con un clic reconociéndolo como pendrive USB.
• Simulación de testing de cable USB-C: Simula distintas configuraciones de cable, como sin E-Marker (60W), 20V5A (100W) y 50V5A (240W, EPR), para probar el desempeño de carga en distintas condiciones.
• Configuración del sistema personalizable: Permite ajustar el brillo de pantalla, el atenuado automático, el color del tema y el idioma, con reseteo de fábrica de un clic.

Especificaciones técnicas

Qué incluye la caja

• Tester USB-C FNIRSI-C2
• Caja de regalo
• Guía del usuario
