Prueba de componentes · Pinza tester LCR

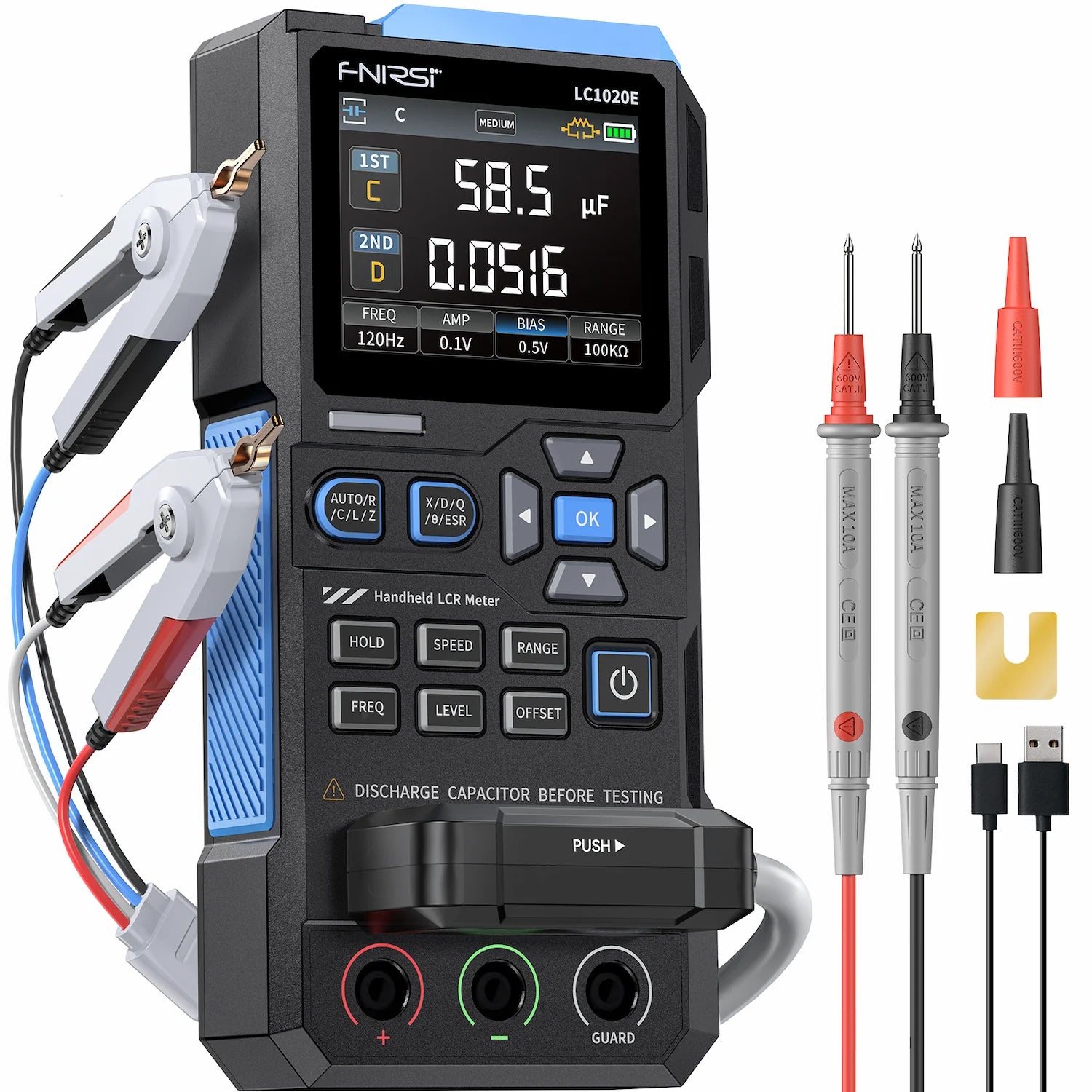

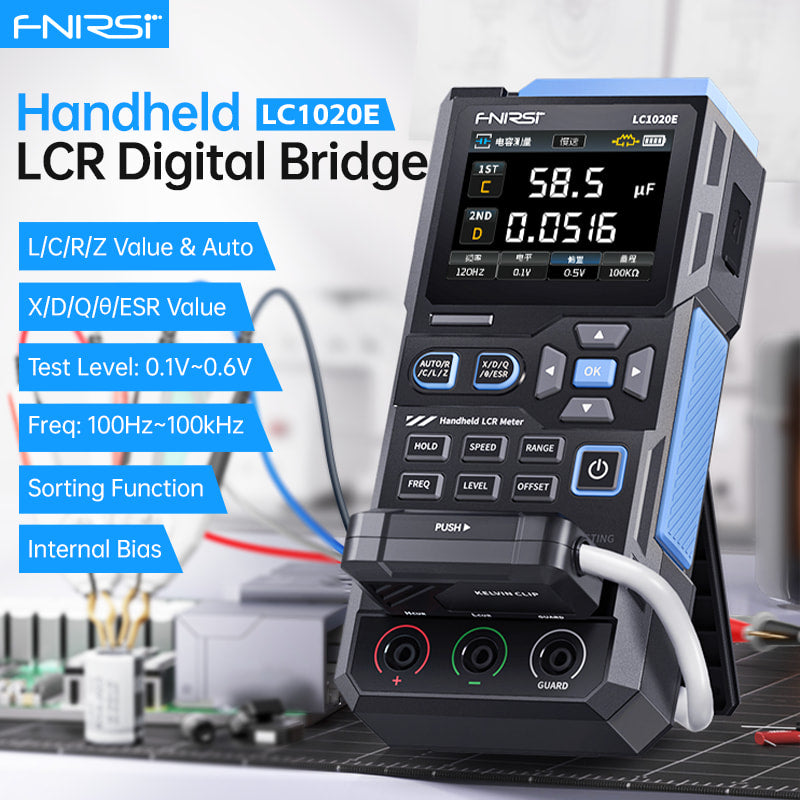

FNIRSI LC1020E — Pinza tester LCR
Tester LCR de mano de alta precisión, con pantalla TFT color de 2,8", pensado para ingenieros, técnicos y aficionados que necesitan medir L/C/R con precisión de laboratorio.
| Marca | FNIRSI |
| Modelo | LC1020E |
| Categoría | Prueba de componentes / Pinza tester LCR |
| Disponibilidad | Consultar disponibilidad |
Características destacadas
- Precisión de hasta ±0,05% (4,5 dígitos)
- Mide L/C/R/Z con cambio automático de modo
- Reconoce el componente automáticamente
- 5 frecuencias y 3 niveles de test
Descripción del producto
Con una precisión básica de ±0,05% (4,5 dígitos), da una resolución de laboratorio en un equipo de mano, midiendo L/C/R/Z con cambio automático de modo y mostrando X/D/Q/θ/ESR como parámetros secundarios para un análisis completo del componente. Reconoce automáticamente si es una resistencia, un capacitor o un inductor y cambia de modo solo, y ofrece 5 frecuencias de test (100Hz a 100kHz) con 3 niveles de tensión RMS (0,1V, 0,3V, 0,6V) para ajustar la medición según el componente.
Características principales
- Marca: FNIRSI.
- Modelo: LC1020E.
- Categoría: Prueba de componentes / Pinza tester LCR.
Todas las características
- Medición de alta precisión con 4.5 dígitos: Alcanza hasta ±0.05% de precisión básica, ofreciendo 10 veces más precisión para mediciones de nivel profesional.
- Amplio soporte de parámetros: Mide L/C/R/Z con cambio de modo automático, y muestra X/D/Q/θ/ESR como parámetro secundario para un análisis completo del componente.

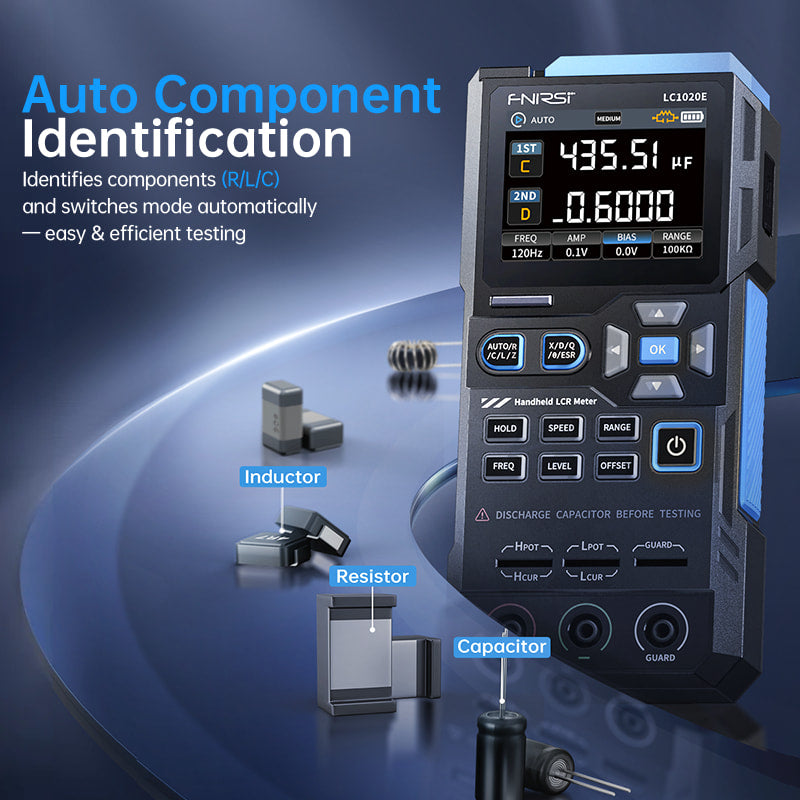

- Identificación automática e inteligente de componentes: Reconoce automáticamente componentes R/L/C y cambia de modo al instante, asegurando un testing rápido y eficiente con mínima intervención manual.
- Selección de frecuencia y tensión de test: Ofrece 5 frecuencias de test (100Hz, 120Hz, 1kHz, 10kHz, 100kHz) y 3 niveles RMS de test (0.1V, 0.3V, 0.6V), para un control preciso en cada escenario.
- Función de clasificación y comparación: Permite configurar valores nominales y tolerancias (0.1%-99.9%) para un juicio automático pasa/no pasa, con avisos audibles y visuales para testing de lote rápido.
- Tensión de polarización interna: La polarización incorporada estabiliza las lecturas y mejora la precisión en componentes sensibles.
- Doble conexión: 3 y 5 terminales (Kelvin de 4 hilos): Garantiza facilidad de uso y máxima precisión, minimizando el error de resistencia de los cables.
- Pantalla TFT de 2.8 pulgadas con doble parámetro: Muestra con claridad el parámetro principal y el secundario en tiempo real, fácil de leer en cualquier momento.
- Calibración de circuito abierto y cortocircuito: Calibra los conectores de test y elimina errores del sistema para resultados precisos y repetibles.
- Retención de dato y modo de registro: Con una pulsación corta se retiene la lectura, y con una pulsación larga se entra al modo de registro, con estadísticas por categoría de pasa/no pasa para mejorar la eficiencia del testing.
- Diseño compacto y recargable: Cuerpo liviano y portátil alimentado por una batería de litio de 3.7V y 3000mAh, ideal para laboratorio, línea de producción y trabajo de campo.
Especificaciones técnicas
ModeloLC1020E
Frecuencia de test100Hz, 120Hz, 1KHz, 10KHz, 100KHz
Precisión básica0.3%
PantallaTFT LCD de 2.8 pulgadas
Dígitos de pantallaParámetro principal: 4.5 dígitos. Parámetro secundario: 4.5 dígitos
Parámetros de mediciónPrincipales: AUTO/R/C/L/Z. Secundarios: X/D/Q/θ/ESR
Rango de mediciónL: 0-100H. C: 0-100mF. R: 0-10M
Polarización interna0.0V, 0.5V
Nivel de test0.1V, 0.3V, 0.6V
Funciones de calibraciónCalibración de circuito abierto, calibración de cortocircuito
Función de comparaciónCalcula el error relativo entre el valor medido del componente y el valor nominal, mostrado como porcentaje, con filtrado de resultados. Los valores nominales y la tolerancia se pueden configurar, con un rango de tolerancia ajustable de 0.1% a 99.9%
Registro de funciónVerifica si el dato medido del componente cumple con el valor nominal y la tolerancia establecidos, registrando la cantidad de mediciones exitosas y fallidas
Configuración de terminales3 terminales, 5 terminales
Impedancia de salida100Ω
Interfaz de comunicaciónUSB Type-C (puerto serie virtual)
OtrosConfiguración de idioma, brillo de pantalla, sonido, auto-apagado, calibración, información del sistema
Capacitancia 1mF-100mFPrecisión. 100Hz: 5% ± 5 dígitos. 1KHz: 3% ± 5 dígitos. 10KHz: -. 100KHz: -
Capacitancia 1µF-1mFPrecisión. 100Hz: 1% ± 4 dígitos. 1KHz: 0.5% ± 5 dígitos. 10KHz: 2% ± 5 dígitos. 100KHz: 3% ± 4 dígitos
Capacitancia 1nF-1µFPrecisión. 100Hz: -. 1KHz: 0.3% ± 2 dígitos. 10KHz: 0.4% ± 2 dígitos. 100KHz: 1% ± 4 dígitos
Capacitancia 1pF-1nFPrecisión. 100Hz: -. 1KHz: 2% ± 2 dígitos. 10KHz: 1.5% ± 2 dígitos. 100KHz: 2% ± 4 dígitos
Inductancia 1H-100HPrecisión. 100Hz: 2% ± 5 dígitos. 1KHz: 2% ± 5 dígitos. 10KHz: -. 100KHz: -
Inductancia 1mH-1HPrecisión. 100Hz: 0.4% ± 5 dígitos. 1KHz: 0.3% ± 2 dígitos. 10KHz: 0.4% ± 3 dígitos. 100KHz: 2.5% ± 5 dígitos
Inductancia 10µH-1mHPrecisión. 100Hz: 3% ± 5 dígitos. 1KHz: 0.5% ± 4 dígitos. 10KHz: 0.5% ± 3 dígitos. 100KHz: 1.5% ± 5 dígitos
Inductancia 1µH-10µHPrecisión. 100Hz: -. 1KHz: 2% ± 5 dígitos. 10KHz: 2% ± 5 dígitos. 100KHz: 4% ± 5 dígitos
Resistencia 1MΩ-10MΩPrecisión. 100Hz: 5% ± 4 dígitos. 1KHz: 3% ± 3 dígitos. 10KHz: -. 100KHz: -
Resistencia 1KΩ-1MΩPrecisión. 100Hz: 0.4% ± 4 dígitos. 1KHz: 0.2% ± 2 dígitos. 10KHz: 0.3% ± 3 dígitos. 100KHz: 0.6% ± 5 dígitos
Resistencia 1Ω-1KΩPrecisión. 100Hz: 1.5% ± 4 dígitos. 1KHz: 0.3% ± 2 dígitos. 10KHz: 0.3% ± 3 dígitos. 100KHz: 0.6% ± 5 dígitos
Resistencia 10mΩ-1ΩPrecisión. 100Hz: 4% ± 4 dígitos. 1KHz: 2% ± 5 dígitos. 10KHz: 2% ± 5 dígitos. 100KHz: 5% ± 5 dígitos
Qué incluye la caja
- Medidor LCR LC1020E
- Cable de datos
- Placa de cortocircuito
- Pinza Kelvin
- Puntas de prueba (negra y roja)
- Manual de usuario
