FNIRSI LCR-ST2 — Pinza tester LCR

Descripción del producto

Mide resistencia (10mΩ–10MΩ), capacitancia (1pF–22mF), inductancia (1μH–10H), diodos y hasta 30V, y además de los valores principales muestra D/Q/Z/X/θ/ESR para caracterizar el componente por completo. Tiene 5 frecuencias de test (100Hz, 120Hz, 1kHz, 10kHz y 100kHz) y 4 niveles de excitación (0,1V a 1,0V) para optimizar la medición según el tipo de componente, con sujeción magnética y batería de 300mAh para usarla en cualquier posición.

Características principales

• Marca: FNIRSI.
• Modelo: LCR-ST2.
• Categoría: Prueba de componentes / Pinza tester LCR.

Todas las características

• Medición de componentes en rango amplio: Mide con precisión resistencia (10mΩ-10MΩ), capacitancia (1pF-22mF), inductancia (1μH-10H), diodo (≤0.7V) y tensión (±30V).
• Parámetros eléctricos completos: Ofrece lecturas de D/Q/Z/X/θ/ESR para caracterizar por completo el comportamiento y el desempeño del componente.
• 5 frecuencias de test seleccionables: Permite testing profesional a 100Hz, 120Hz, 1kHz, 10kHz y 100kHz según el tipo de componente y aplicación.
• 4 niveles de test RMS: Los niveles de excitación ajustables (0.1V / 0.3V / 0.6V / 1.0V) permiten optimizar la estabilidad de la medición según el componente.
• Comparación equivalente serie/paralelo: Muestra simultáneamente los valores equivalentes en serie y en paralelo, minimizando la interferencia parásita y mejorando la precisión de la medición.
• Modo de barrido de banda completa (100Hz-100kHz): Permite un análisis multifrecuencia rápido con una sola acción, para caracterizar en detalle la respuesta en frecuencia del componente.

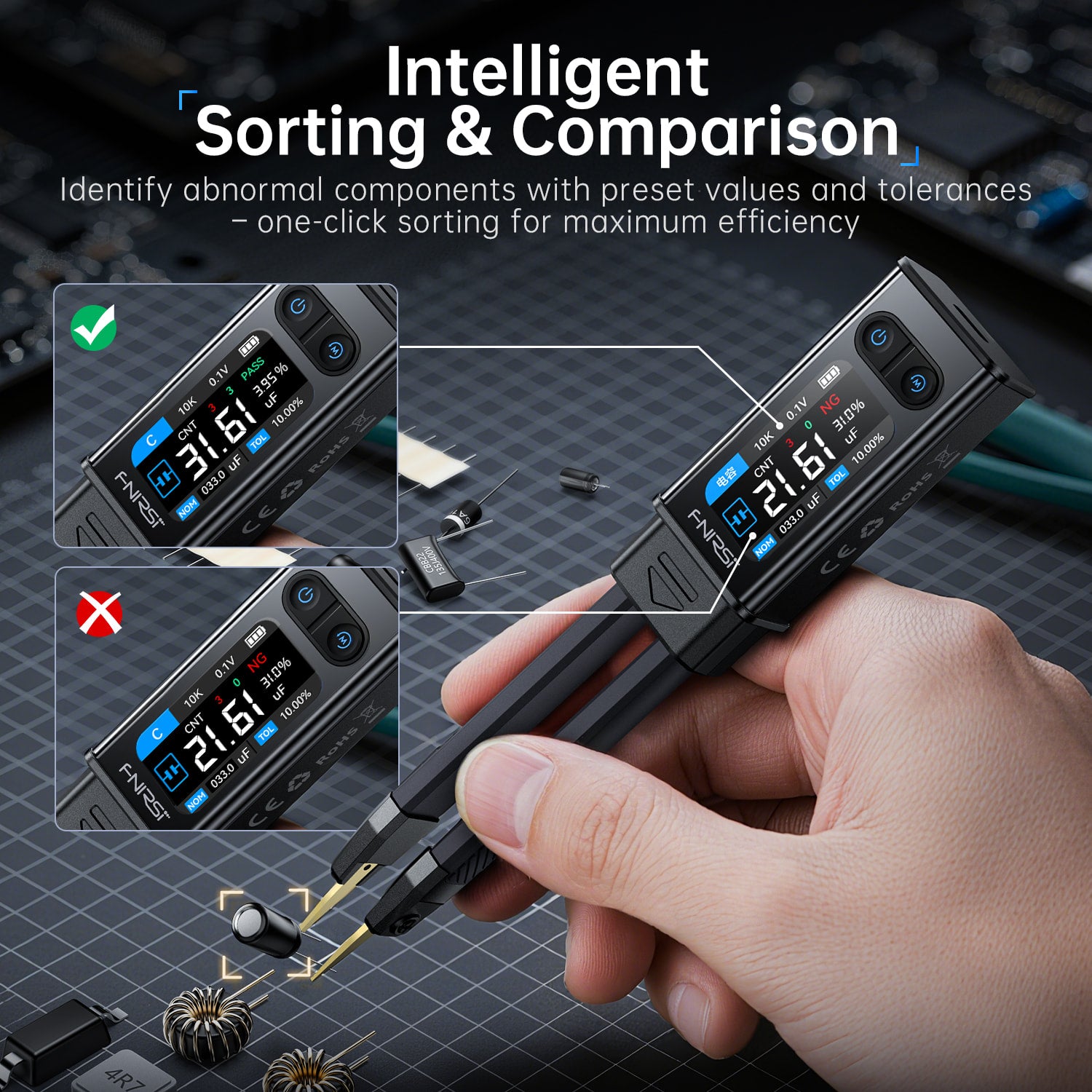

• Clasificación inteligente por tolerancia: Evalúa automáticamente los componentes según valores nominales y tolerancias preestablecidos, para un testing de lote OK/NG rápido.

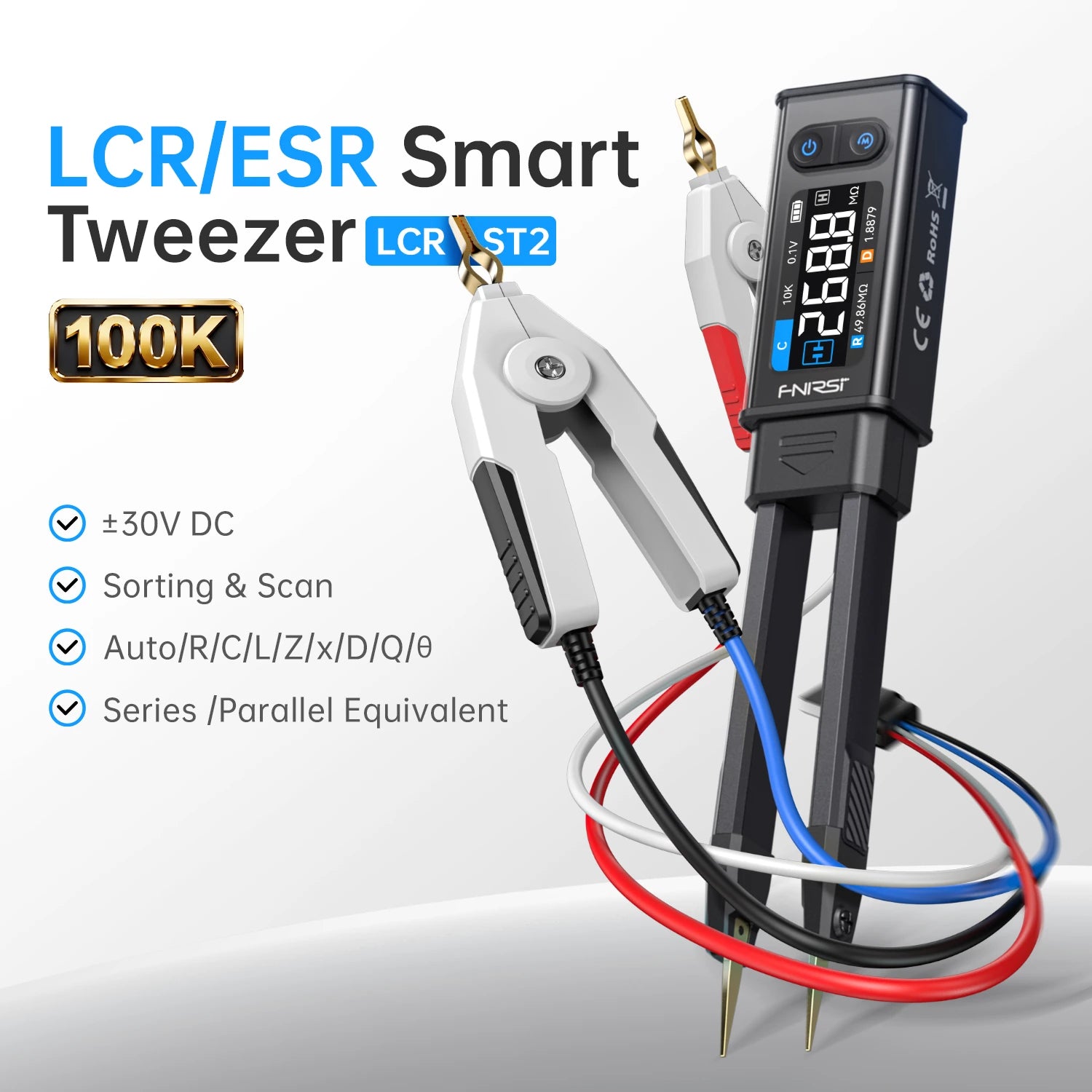

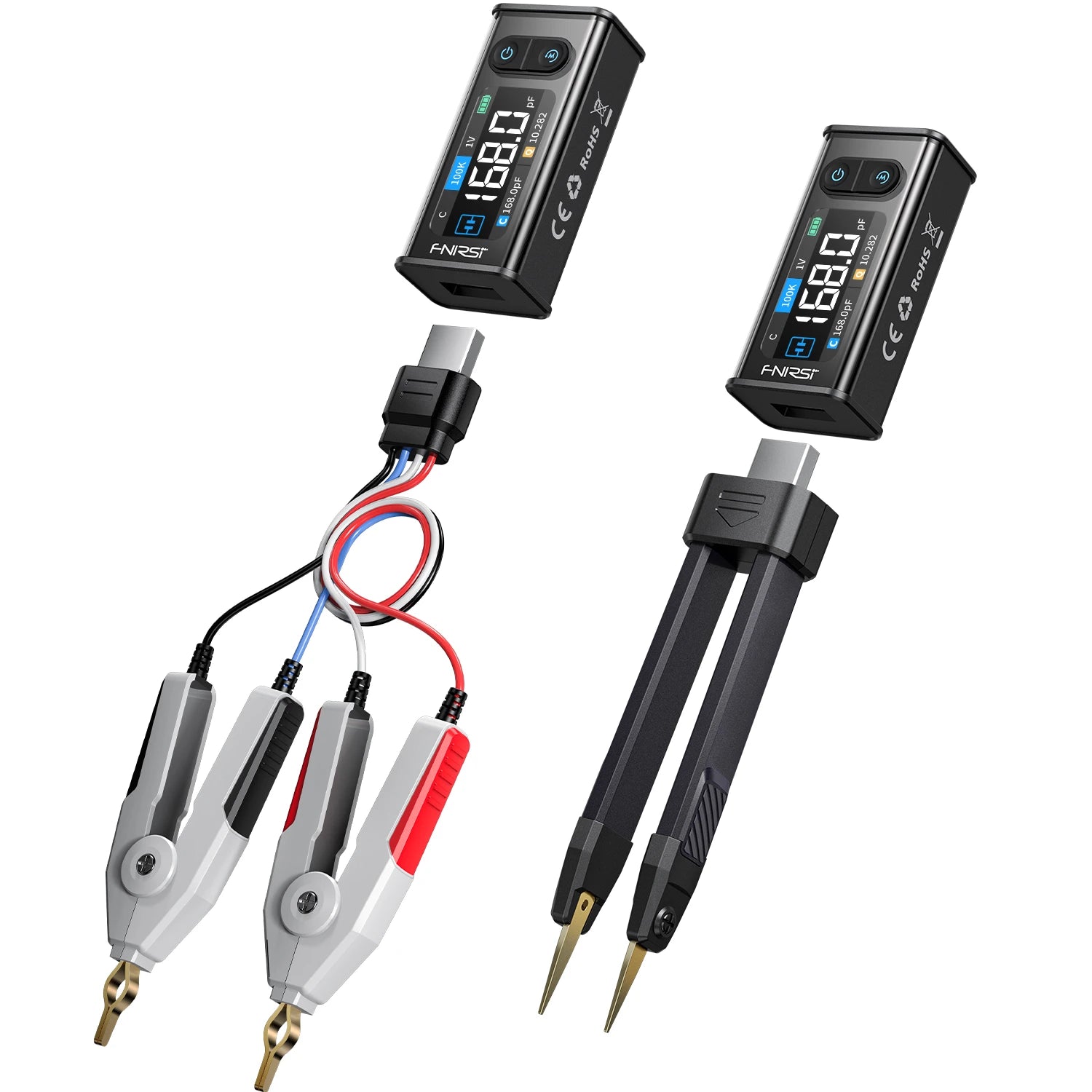

• Testing en dos formatos: pinza y clip Kelvin: Las puntas de pinza rectas y curvas facilitan el testing de componentes chicos, mientras que el clip Kelvin ofrece medición precisa de 4 hilos para componentes más grandes o de inserción.
• Reconocimiento y visualización inteligente: Incluye reconocimiento automático de componentes R/C/L, visualización de doble parámetro, retención de valor máximo/mínimo y configuración de sistema ajustable.
• Rotación automática de pantalla: La pantalla detecta la mano del usuario y rota automáticamente, siendo cómoda tanto para diestros como para zurdos.
• Diseño portátil con imán: Incluye una fijación magnética para guardar y manipular el equipo fácilmente, ideal para un acceso rápido en el campo.
• Pantalla color HD de 1.47 pulgadas: Ofrece una visualización clara y de alto contraste de los datos de medición, ideal para uso en campo y en laboratorio.
• Buena autonomía y carga por Type-C: Alimentada por una batería de litio de 300mAh con carga Type-C, ofrece hasta 3 horas de uso continuo.

Especificaciones técnicas

Qué incluye la caja

• Opción estándar: pinza LCR-ST2
• Bolsa de guardado
• Punta curva
• Placa de cortocircuito
• Cable de datos
