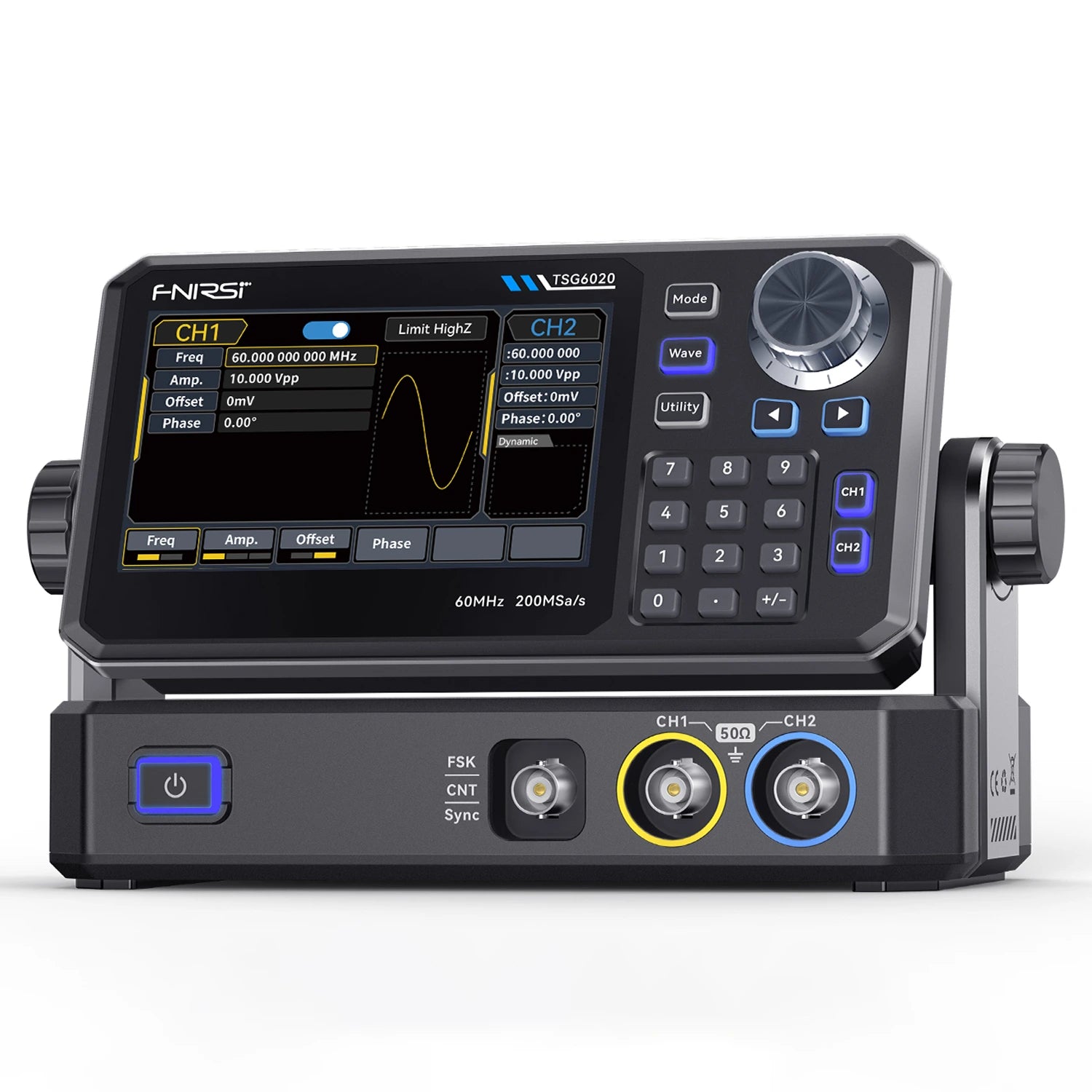

FNIRSI TSG6020 — Generador de funciones

Descripción del producto

El muestreo de 200MSa/s con 14 bits de resolución vertical asegura una reproducción de forma de onda fiel y con muy poca distorsión, en dos canales independientes que generan ondas estándar (seno, cuadrada, rampa, pulso, ruido, DC) o formas de onda propias. La tecnología ZeroSurge reduce el overshoot en ondas cuadradas, de pulso y de rampa a menos del 1%, con tiempos de subida/bajada de hasta 13,5ns — pensado para I+D, educación y testeo automatizado.

Características principales

• Marca: FNIRSI.
• Modelo: TSG6020.
• Categoría: Análisis de señal / Generador de funciones.

Todas las características

• Salida de dos canales con amplitud dependiente de carga y frecuencia: Cada canal entrega distintos rangos de amplitud según la carga y la frecuencia: 2 mVpp-20 Vpp (alta impedancia, <10 MHz), 2 mVpp-10 Vpp (alta impedancia, >10 MHz), 1 mVpp-10 Vpp (50Ω, <10 MHz) y 1 mVpp-5 Vpp (50Ω, >10 MHz), asegurando compatibilidad con una amplia variedad de escenarios de generación de señal.
• Muestreo de 200 MSa/s con resolución de 14 bits: Garantiza una reproducción de forma de onda de alta fidelidad y una distorsión mínima.
• Formas de onda estándar y arbitrarias: Genera señal senoidal, cuadrada, rampa, pulso, ruido y DC, además de admitir formas de onda arbitrarias definidas por el usuario.

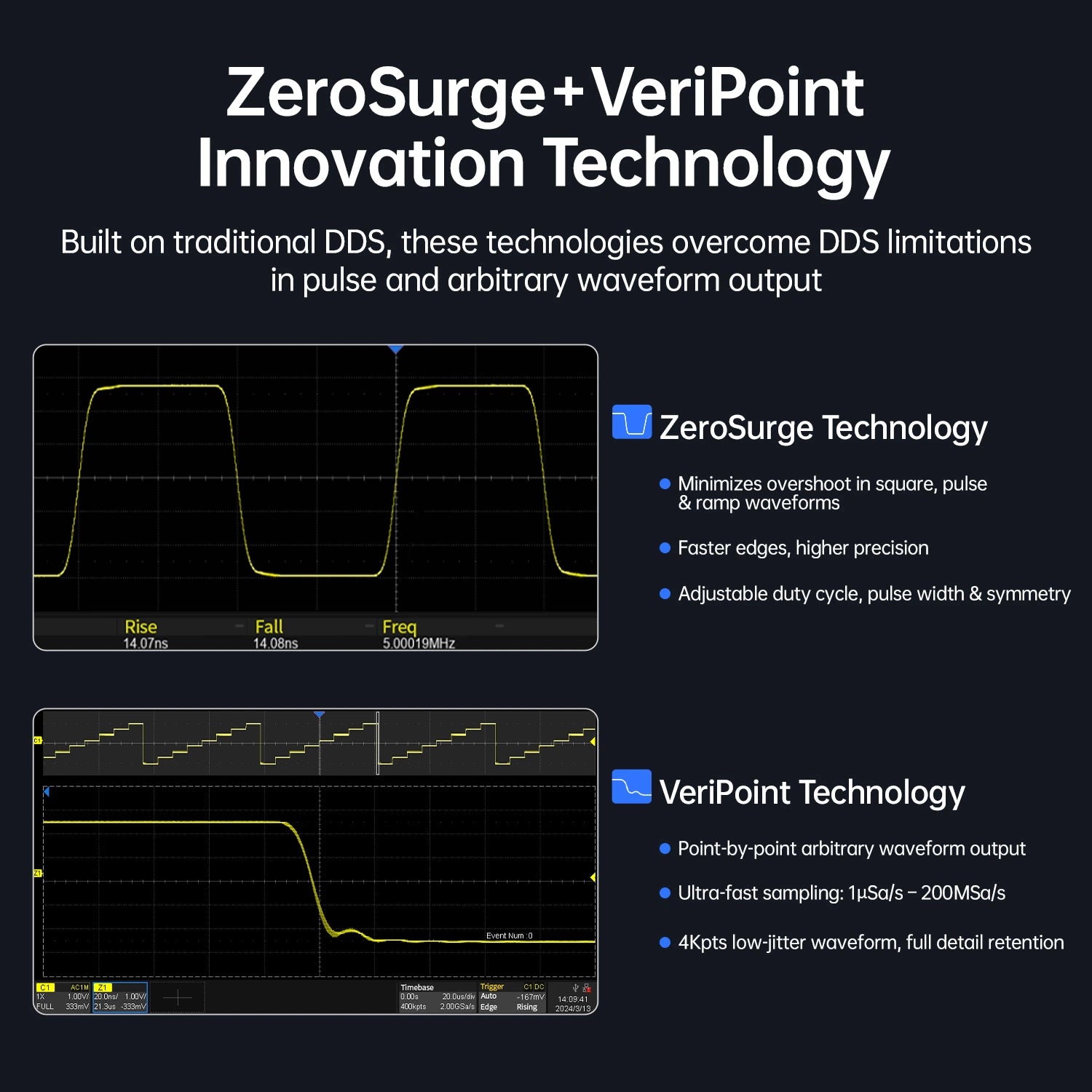

• Tecnología ZeroSurge: Minimiza el sobreimpulso en las formas de onda cuadrada, de pulso y rampa, logrando un sobreimpulso ≤1% y tiempos de subida/bajada ≤13.5 ns para flancos más definidos y mayor precisión.
• Tecnología VeriPoint: Permite una salida de forma de onda arbitraria punto por punto real, con tasas de muestreo de 1 µSa/s a 200 MSa/s, preservando todo el detalle de la forma de onda con bajo jitter (<200 ps).
• Modulación AM, FM, PM, FSK, ASK y PSK: Ideal para testing de comunicaciones digitales y RF.
• Función de barrido en frecuencia: Con modo lineal o logarítmico y tiempo de barrido de 1 ms a 500 s (±0.1%), ideal para caracterizar filtros y analizar la respuesta de sistemas.
• Frecuencímetro de 7 dígitos: Mide frecuencia, período y ciclo de trabajo de señales de nivel TTL de 100 mHz a 100 MHz, con precisión de ±51 ppm.
• Salida de alta precisión: De 1 mVpp a 10 Vpp (sobre 50Ω), con ruido de fase ≤-125 dBc/Hz a 10 MHz (offset de 10 kHz) y distorsión armónica <-40 dBc entre 30 y 60 MHz.

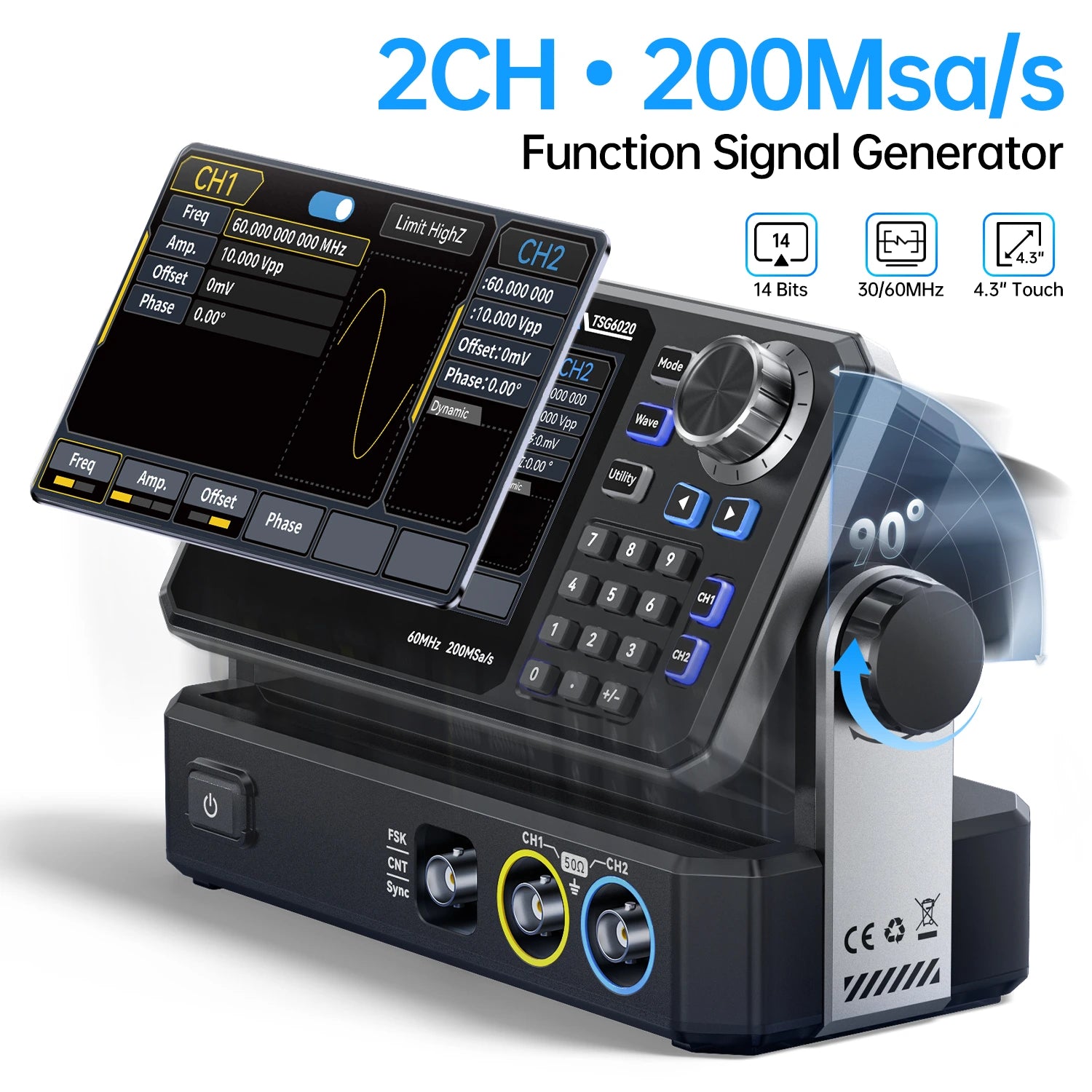

• Pantalla táctil TFT-LCD de 4.3 pulgadas: Combinada con botones físicos, permite un control intuitivo y un ajuste rápido de parámetros en el laboratorio o en el campo.
• Vista previa y estado de la forma de onda en pantalla: Muestra la forma de onda y el estado del equipo en tiempo real, para un monitoreo claro durante la configuración y el uso.
• Protección de salida robusta: Incluye aislación entre canales, seguridad de puesta a tierra y sincronización/salida compatible con TTL, garantizando un desempeño estable en condiciones exigentes.
• Sistema de enfriamiento de alto desempeño: Con disipador de aluminio y ventilador silencioso, mantiene la estabilidad térmica durante el uso prolongado.
• Memoria no volátil: Almacena hasta 24 formas de onda arbitrarias personalizadas para recuperarlas al instante sin tener que reconfigurarlas.
• Múltiples modos de operación: Admite modo continuo, salida con compuerta, modulación y barrido, ofreciendo máxima flexibilidad para sistemas de testing automatizado.

Qué incluye la caja

• Generador de señales TSG6020
• Cargador (enchufe US o EU)
• Cable de carga Type-C
• Cable de datos
• Cable con puntas de prueba
• Pinzas cocodrilo
• Guía del usuario
